НОВИНКА! Врезная система Антипаника Apecs PB-1300 для одностворчатых и двухстворчатых дверей

Комплект состит из трёх позиций:

35130 - Замок врезной противопожарный Apecs 2001-Panic-ZN (with DB set)

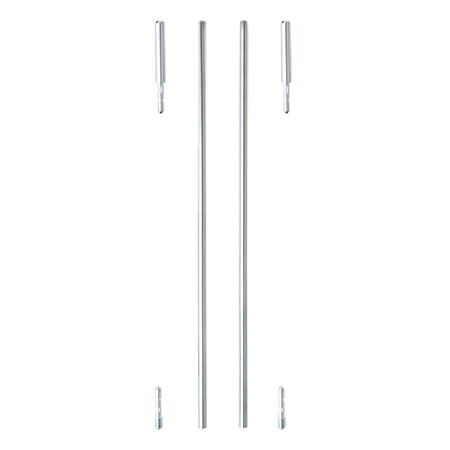

35131 - Тяги врезные Apecs MB-2001-Panic-ZN (1500 mm) (B2B)*

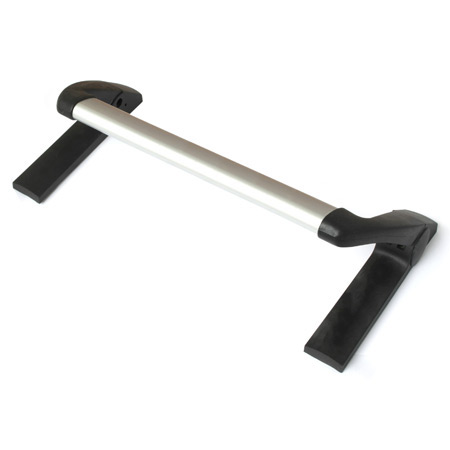

35132 - Ручка-штанга нажимная Apecs PB-1300C-Panic-BL/SL

Функциональное назначение:
Новый замок и ручка-штанга предназначены исключительно для установки на пассивную створку двухстворчатых противопожарных дверей с шириной полотна до 1300 мм и высотой до 2500 мм.

Принцип работы системы:
В двухстворчатой двери различают активную и пассивную створки:

• Активная створка: Оборудуется стандартным замком Apecs 2000-Panic и ручкой PB-1300A (имеются в ассортименте).

• Пассивная створка: Ранее предлагались только накладные решения. Теперь доступен врезной комплект.

Особенности работы пассивной створки с данным комплектом:

1. Фиксация: Пассивная створка требует жесткой фиксации в пол и потолок для предотвращения несанкционированного открытия. Замок 2001-Panic-ZN и тяги MB-2001-Panic-ZN, установленные внутри полотна, надежно фиксируют створку в закрытом положении. Нажатие на ручку-штангу PB-1300C приводит к уборке тяг, позволяя открыть створку.

2. Эвакуация: При эвакуации последовательность открытия створок не должна иметь значения. Система обеспечивает оперативное распахивание двери независимо от того, нажата ручка активной или пассивной створки.

   • В закрытом состоянии: Язычок замка активной створки (2000-Panic) входит в корпус замка пассивной створки (2001-Panic-ZN).

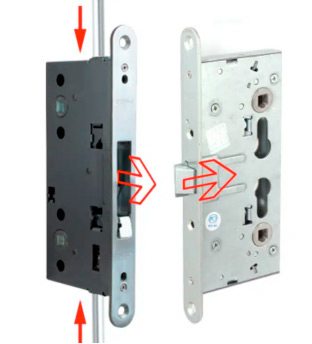

   • Нажатие на пассивную створку (PB-1300C): Механизм замка 2001-Panic-ZN убирает тяги и одновременно выталкивает язычок замка активной створки (2000-Panic), обеспечивая свободное открытие обеих створок.

   • Нажатие на активную створку: Открывается только активная створка.

Особенности замка

Особенности замка Apecs 2001-Panic-ZN:

1. Ручной отвод тяг: Оснащен рычагом на лицевой части для аварийного отвода тяг вверх или вниз (в зависимости от ориентации замка). Функция используется при невозможности нажать ручку-штангу (установка, поломка ручки).

2. Универсальный монтаж ("перевертыш"): Замок не имеет верха/низа, допускает установку в любой ориентации.

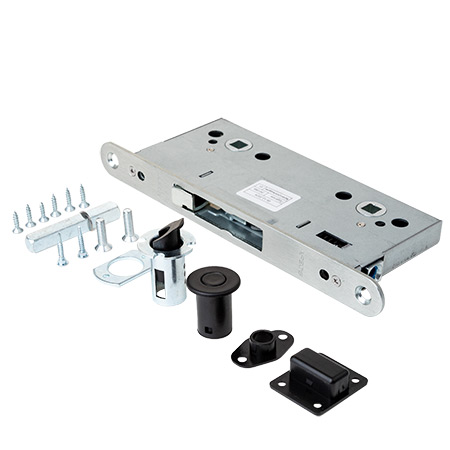

3. Комплектация: Включает набор дополнительных элементов:

• Нижний наконечник тяги ("Черная"): Устанавливается в пол. Центральная подпружиненная часть закрывает отверстие в полу при открытой створке.

• Верхняя защелка ("Хромовая"): Устанавливается на торец створки, фиксирует наконечник верхней тяги. При открытии (ручкой или рычагом) тяга удерживается внутри защелки. При закрытии створки язычок защелки опускается, освобождая тягу для фиксации. Без защелки дверь не закроется автоматически из-за выступающей тяги.

• Нижняя направляющая ("Левая"): Монтируется в нижний торец створки для нижней тяги.

• Верхняя ответная планка ("Правая"): Монтируется в коробку над створкой для верхней тяги.

• Квадрат со стопорным кольцом: Устанавливается длинной стороной в замок. Кольцо предотвращает выпадение (обратная сторона без ручки).

• Компенсационная шайба: Для верхней защелки, используется при увеличенном зазоре между створкой и коробкой. Устанавливается между защелкой и створкой.

Врезная система «Антипаника» Apecs серии PB-1300 теперь предлагает комплексное решение для оснащения как одностворчатых, так и двухстворчатых противопожарных дверей.
