НОВИНКА! Система "Антипаника" серии 1800D и 1800-INOX

В связи с увеличением спроса на накладную антипанику для узкопрофильных дверей Apecs расширяет ассортимент по системам серии 1800.

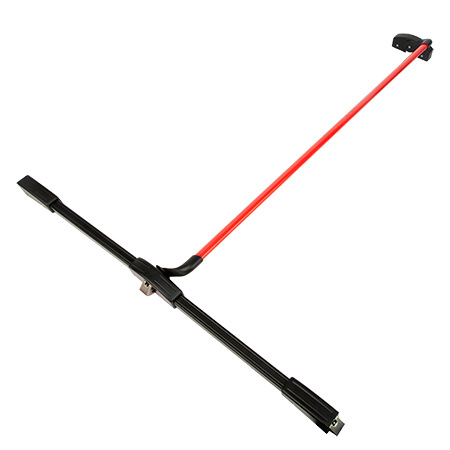

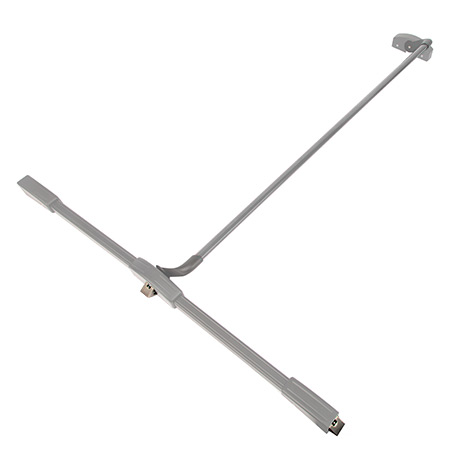

35716 - Ручка-штанга нажимная с тягами Apecs PB-1800D-Panic-BL/Red	35717 - Ручка-штанга нажимная с тягами Apecs PB-1800D-Panic-SL

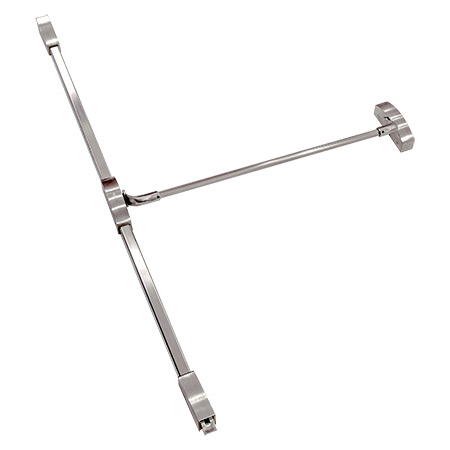

35713 - Ручка-штанга нажимная с защёлкой Apecs PB-1800B-Panic-INOX/304	35714 - Ручка-штанга нажимная с тягами Apecs PB-1800C-Panic-INOX/304

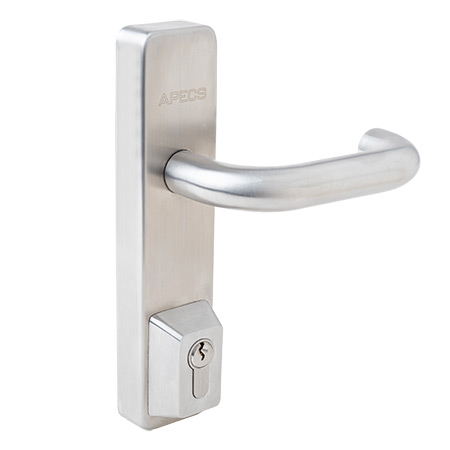

35715 - Ручка накладная с фиксацией Apecs HF-008-INOX/304

Функциональное назначение

Ручки-штанги серии 1800 являются накладными и предназначены для установки на все типы дверей. Благодаря узкому корпусу шириной 34 мм они особенно востребованы на дверях из алюминиевого профиля.

Отличия от имеющегося товара

Ручка-штанга 1800D представляет собой гибрид моделей 1800B и 1800C. Система имеет три точки запирания: сверху, посередине и снизу. Комплектация аналогична 1800C, но добавлена ответная планка для защелки посередине. 1800D устанавливается ТОЛЬКО на активную створку одностворчатых или двухстворчатых дверей в паре с 1800C.

Модель 1800-INOX отличается от базовой 1800 материалом и внешним видом крышки — она выполнена без вертикальных канавок.

Отличия ручек-штанг серии 1800 от серии 1700:

• Подходят для установки на узкопрофильные двери и светопрозрачные конструкции.
• Работоспособность — свыше 500 000 циклов (серия 1700 — 250 000 циклов).
• Длина балки составляет 1150 мм, что позволяет устанавливать штангу на дверное полотно шириной до 1300 мм (включая полотна со стеклом) на всю ширину двери. Длина балки у серии 1700 — 900 мм.
• Защитный декоративный кожух для тяг придает конструкции эстетичный вид после установки на дверь.
• Доступны три цветовых решения: SL (серебро), BL/Red (черный/красный), INOX.

Технические характеристики

Применяются на одностворчатых и двухстворчатых дверях эвакуационных выходов.

Материал:
Для 1800: сталь (труба, тяги, декоративные элементы), ЦАМ (защелка), нержавеющая сталь марки 304 (привод механизма защелки и тяг).
Для 1800 INOX: полностью нержавеющая сталь марки 304.

Покрытие:
Для 1800: полимерное покрытие. Цвета соответствуют международной классификации RAL: SL — RAL 9006, Red — RAL 3000, BL — RAL 9005.
Для 1800 INOX: без покрытия.
Высота дверного полотна: до 2350 мм, до 3500 мм (под заказ).
Соответствуют ГОСТ 31471-2011.

Комплектация

 Ручка-штанга нажимная с тягами Apecs PB-1800D-Panic

1. Штанга 1150 мм — 1 шт.
2. Тяга нижняя 1000 мм — 1 шт.
3. Тяга верхняя 1200 мм — 1 шт.
4. Чехол нижней тяги 945 мм — 1 шт.
5. Чехол верхней тяги 1145 мм — 1 шт.
6. Основной корпус механизма крепления — 1 шт.
7. Дополнительный корпус механизма крепления — 1 шт.
8. Чехол механизма крепления — 2 шт.
9. Защелка-ригель — 2 шт.
10. Чехол защелки-ригеля — 2 шт.
11. Ответная планка защелки-ригеля (верхняя) — 1 шт.
12. Ответная планка защелки-ригеля (нижняя) — 1 шт.
13. Рычаг механизма — 2 шт.
14. Саморез с буром 4,2×25 — 24 шт.
15. Саморез с буром 4,2×50 — 4 шт.
16. Винт М4×12 для крепления рычага — 2 шт.
17. Винт М6×5 — 3 шт.
18. Ключ шестигранный M3×60 — 1 шт.
19. Регулировочная пластина для ответной накладки — 6 шт.
20. Ответная планка защелки — 1 шт.
21. Регулировочная пластина для ответной планки — 6 шт.
22. Ответная планка защелки-ригеля (верхняя) для нестандартных дверей — 1 шт.
23. Ответная планка защелки для нестандартных дверей — 1 шт.

 Ручка-штанга нажимная с защёлкой Apecs PB-1800B-Panic-INOX/304

1. Штанга 1150 мм — 1 шт.
2. Основной корпус механизма крепления — 1 шт.
3. Дополнительный корпус механизма крепления — 1 шт.
4. Чехол механизма крепления — 2 шт.
5. Рычаг механизма — 2 шт.
6. Ответная планка — 1 шт.
7. Регулировочная пластина для ответной планки — 8 шт.
8. Саморез с буром 4,2×25 — 9 шт.
9. Саморез с буром 4,2×50 — 2 шт.
10. Винт М4×12 для крепления рычага — 2 шт.
11. Винт М6×5 — 2 шт.
12. Ключ шестигранный М3×60 — 1 шт.
13. Ответная планка для нестандартных дверей — 1 шт.

 Ручка-штанга нажимная с тягами Apecs PB-1800С-Panic-INOX/304

1. Штанга 1150 мм — 1 шт.
2. Тяга нижняя 1000 мм — 1 шт.
3. Тяга верхняя 1200 мм — 1 шт.
4. Чехол нижней тяги 945 мм — 1 шт.
5. Чехол верхней тяги 1145 мм — 1 шт.
6. Основной корпус механизма крепления — 1 шт.
7. Дополнительный корпус механизма крепления — 1 шт.
8. Чехол механизма крепления — 2 шт.
9. Защелка-ригель — 2 шт.
10. Чехол защелки-ригеля — 2 шт.
11. Ответная планка защелки-ригеля (верхняя) — 1 шт.
12. Ответная планка защелки-ригеля (нижняя) — 1 шт.
13. Рычаг механизма — 2 шт.
14. Саморез с буром 4,2×25 — 20 шт.
15. Саморез с буром 4,2×50 — 2 шт.
16. Винт М4×12 для крепления рычага — 2 шт.
17. Винт М6×5 — 2 шт.
18. Ключ шестигранный M3×60 — 1 шт.
19. Регулировочная пластина для ответной накладки — 8 шт.
20. Ответная планка для нестандартных дверей — 1 шт.

 Ручка накладная с фиксацией Apecs HF-008-INOX/304

1. Ручка — 1 шт.
2. Корпус с цилиндровым механизмом (секретность 9719) — 1 шт.
3. Ключи — 3 шт.
4. Квадрат 8×8×90 мм — 1 шт.
5. Шайба — 2 шт.
6. Стопорное кольцо — 1 шт.
7. Винт крепления ручки М5×90 — 2 шт.
8. Винт стяжной М5×30 — 1 шт.
9. Втулка М5×32 — 1 шт.
10. Пружина — 1 шт.
11. Шестигранный ключ 4 мм — 1 шт.
